波形彈簧

► 波形彈簧 導讀 分享到：
波形彈簧 簡介 波形彈簧 材料	波形彈簧 規格 波形彈簧 表面處理

► 波形彈簧 簡介

波形彈簧，簡稱波簧(Wave Spring)，全稱：電機用鋼質波形彈簧，也稱Y系列電機用波形墊圈。久光波形彈簧是一個金屬薄片圓環上具有若干波浪形峰谷的彈性金屬元件，通常應用于載荷和變形量均不大，要求彈簧剛度較小需施加軸向預壓力的設備，諸如：電機、中小型異步電機、壓縮機、液壓機，汽車等設備。 久光波形彈簧規格范圍：D9 ~ D240；波數：3 ~ 7；熱處理需要淬火并回火，45HRC~52HRC（工藝參考值）；材質以65Mn彈簧鋼為主，也可根據您的需要定制。 “久光彈簧”嚴格遵循國家標準JB/T 7590-2005（代替JB/T 7590-1994）生產制造的電機用鋼質波形彈簧具有承載能力高、疲勞壽命長、變形量小等特點，是電機等行業配套的完美選擇。

► 波形彈簧 規格

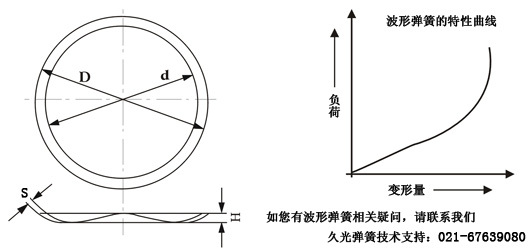

電機用鋼質波形彈簧示意圖：       ★ 電機用鋼質波形彈簧規格表： 電機用鋼質波形彈簧規格表 ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 規 格 外徑D/mm 公差±1.20 內徑d/mm 公差±1.20 自由高度H/mm 公差±0.80 厚度 S/mm 波數 n 試驗高度h/mm 公差±0.02 M 級 Fmin/N M 級 Fmax/N D9 8.5 6.4 1.6 0.2 3 - - - D13 12.8 11.2 1.0 0.2 3 - - - D16 15.4 11.7 2.0 0.3 3 1.0 50 110 D19 18.6 14.7 2.7 0.3 3 1.0 60 120 D22 21.4 15.3 3.0 0.3 3 1.2 60 160 D26 25.0 18.7 4.0 0.3 3 1.2 80 180 D28 27.2 20.8 4.1 0.3 3 1.2 80 200 D30 29.0 22.6 3.1 0.5 3 1.2 90 230 D32 31.4 26.6 4.0 0.5 3 1.2 110 250 D35 34.0 27.8 4.3 0.5 3 1.5 140 280 D40 38.6 32.8 3.2 0.5 4 1.5 160 300 D42 40.6 34.1 3.3 0.5 4 1.5 180 320 D47 45.5 38.4 4.0 0.5 4 1.5 200 340 D52 50.5 41.0 3.2 0.5 5 2.0 210 350 D62 60.2 50.2 3.9 0.5 5 2.0 260 400 D72 69.1 59.1 5.5 0.5 5 2.0 310 470 D80 78.0 70.0 3.9 0.6 6 2.0 360 520 D85 83.1 73.1 4.0 0.6 6 2.0 390 550 D90 87.6 78.1 4.5 0.6 6 2.0 420 580 D100 97.0 87.5 5.6 0.6 6 2.0 440 620 D110 107.3 97.6 4.6 0.6 7 2.0 470 650 D120 116.4 107.0 5.8 0.6 7 2.0 480 660 D125 120.8 111.6 5.9 0.6 7 2.0 480 660 D130 128.5 109.5 4.8 0.8 6 3.0 490 670 D140 138.5 119.8 4.6 0.9 6 3.0 490 670 D150 148.8 125.4 4.6 0.9 6 3.0 500 700 D160 159.1 137.1 4.5 1.0 6 3.0 520 720 D170 169.0 142.0 4.3 1.0 6 3.0 530 750 D180 179.1 145.1 4.8 1.0 6 3.0 590 850 D190 187.5 154.5 5.0 1.2 6 4.0 770 1030 D200 197.5 166.5 5.5 1.2 6 4.0 850 1110 D215 212.0 182.0 7.0 1.4 6 4.0 1360 1660 D240 237.0 204.0 7.5 1.4 6 4.0 1410 1730 本文地址：http://www.anmobaojian.cn/wave-springs.html©版權所有 上海久光彈簧有限公司

► 波形彈簧 材料
材 料 & Materials	我們給您的建議...
彈簧鋼：65Mn	≤250°C ，常規環境下建議您使用。
符合國家《YB/T 5058-2005彈簧鋼、工具鋼冷軋鋼帶》標準
不銹鋼：SS301,SS302,SS304,SS316	≤300°C ，腐蝕環境下建議你使用。
17-7PH
根據您所需要的材料定制。	如有相關技術疑問請您聯系我們 021-67639080

► 波形彈簧 表面處理
表 面 處 理 & Surface Treatments
氧化	將波形彈簧在空氣中或化學藥物中加熱到適當溫度，使其表面形成一層藍色（或者黑色）的氧化膜，達到改善波形彈簧的耐蝕性和外觀。
發黑	跟氧化原理一樣，將波形彈簧在空氣中加熱或直接浸於濃氧化性溶液中，使波形彈簧表面產生極薄的氧化物膜的材料保護技術。

根據您需要的表面方式處理...
波形彈簧的表面應光潔、無銹跡、無毛刺、無裂紋且氧化層均勻。	技術支持：021-67639080
